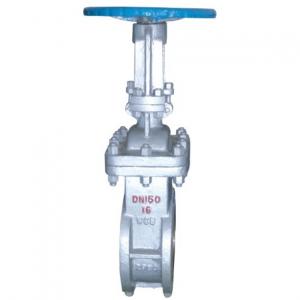

Wafer discharge gate valve

Wafer discharge gate valveWafer discharge gate valve
Wafer discharge gate valve

Wafer discharge gate valve Product introduction

Wafer discharge gate valve

Wafer discharge gate valve Technical parameters

Model PN/MPa Pressure test/MPa Temperature:℃ Medium
LXLZ971/71-10C 1.0 1.5 ≤ 400 slag,mine,dust,pulp,etc.
LXLZ971/71-16C 1.6 2.4
LXLZ971/71-25C 2.5 3.8
LXLZ971/71-40C 4.0 6.0

Wafer discharge gate valve Main part material

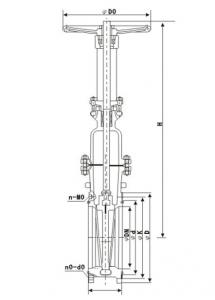

Wafer discharge gate valve Main dimension

 PN/MPa  DN/mm L D K d n-d n-M D H
W.H. Electric
16C 50 100 165 125 99 2-φ18 2-φ16 280 320 470
65 100 185 145 118 2-φ18 2-φ16 280 390 560
80 110 200 160 132 4-φ18 4-φ16 280 478 660
100 120 220 180 156 4-φ18 4-φ16 320 549 730
125 130 250 210 184 4-φ20 4-φ16 320 798 925
150 140 280 240 211 4-φ22 4-φ20 320 849 1200
200 150 340 295 266 6-φ26 6-φ24 36O 890 1280
250 150 405 355 319 6-φ26 6-φ24 360 950 1390
300 160 460 410 37O 6-φ26 B-φ24 400 1000 1500
350 180 520 470 429 8-φ26 8-φ24 400 1110 1450
400 210 580 525 480 8-φ30 8-φ27 450 1190 1650
450 230 640 585 548 10-φ30 1O-φ27 560 1260 1800
500 240 715 650 609 1O-φ33 10-φ30 560 1330 1900
2.5 50 100 165 125 99 2-φ18 2-φ16 280 320
65 100 185 145 118 2-φ18 2-φ16 280 390
80 11O 200 160 132 4-φ18 4-φ16 280 478
100 120 235 190 156 4-φ18 4-φ16 320 549
125 130 270 220 184 4-φ20 4-φ16 320 798
150 140 300 250 211 4-φ22 4-φ20 320 840
200 150 360 310 274 6-φ26 6-φ24 360 890
250 150 425 370 330 6-φ26 6-φ24 360 950
300 160 485 430 389 8-φ30 8-φ27 400 1000
350 180 555 490 448 B-φ33 B-φ30 400 1190
400 210 620 550 503 8-φ36 8-φ33 450 1250
450 230 670 600 548 10-φ36 10-φ33 560 1330
500 240 730 660 609 10-φ36 10-φ33 560 1430
4.0 50 100 165 125 99 2-φ16 2-φ16 280 320
65 100 185 145 118 2-φ16 2-φ16 280 390
80 110 200 180 132 4-φ16 4-φ16 280 478
100 120 235 190 156 4-φ20 4-φ20 320 549
125 140 270 220 184 4-φ24 4-φ24 320 798
150 140 300 250 211 4-φ24 4-φ24 360 849
200 140 375 320 284 6-φ30 6-φ27 360 950
250 160 450 385 345 6-φ33 6-φ30 400 1000
300 180 515 450 409 8-φ33 8-φ30 400 1000
350 200 580 510 465 8-φ36 8-φ33 560 1190
400 240 660 585 535 8-φ36 8-φ33 560 1260
450 260 685 670 560 10-φ36 10-φ36 720 1310
500 280 755 670 615 10-φ39 10-φ39 720 1330
